裝配熱電偶

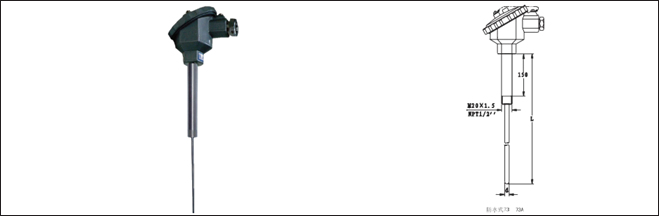

直形管接頭式熱電偶

發布時間:2019-06-21  訪問量：783



型號
分度號
測溫范圍 ℃
連接尺寸
保護管材料		 規格
d L
WRM-73 WRM2-73

N



0~1000
M20×1.5










1Cr18Ni9Ti





Φ3 Φ4 Φ5 Φ6 Φ8




245
270
295
345
395
445
545
645
745
899
1149
WRM-73A WRM2-73A
NPT1/2
WRN-73 WRN2-73

K
M20×1.5
WRN-73A WRN2-73A
NPT1/2
WRE-73 WRE2-73

E

0~700
M20×1.5
WRE-73A WRE2-73A
NPT1/2
WRC-73 WRC2-73

T

0~350
M20×1.5
WRC-73A WRC2-73A
NPT1/2
WRF-73 WRF2-73

J

0~600
M20×1.5
WRF-73A WRF2-73A
NPT1/2
1）型號73、73A為防水式，防護等級IP55；
2）型號72、72A為防噴式，防護等級IP65，其它參數同73、73A
3）如無特殊之約定，Ｌ僅為參考尺寸，熱電偶插入深度應為熱安裝套管U尺寸

安裝形式

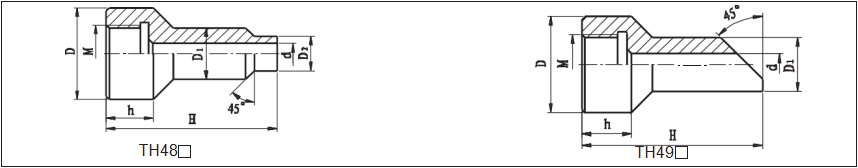

直形連接頭
代號 M D D1 D2 d h H
TH48A M12×1.5 Φ32 Φ18 Φ12 Φ7 27 60,120
TH48B M16×1.5 Φ36 Φ18 Φ14 Φ7 27 80
TH48C M20×1.5 Φ40 Φ18 Φ14 Φ7 27 60
TH48D M27×2 Φ47 Φ28 Φ22 Φ17 32 60
TH48E M33×2 Φ55 Φ36 Φ30 Φ21 34 120
TH48F NPT1/2 Φ39 Φ27 Φ21 Φ16 35
40
45
60
120
TH48G NPT3/4 Φ47 Φ31 Φ25 Φ20
TH48H NPT1 Φ47 Φ41 Φ35 Φ30



代號 M D D1 d h H
TH49A M27×2 Φ47 Φ28 Φ18 30 90
TH49B M33×2 Φ55 Φ36 Φ24 30 150
TH49C NPT1/2 Φ39 Φ27 Φ16 30 90
TH49D NPT3/4 Φ47 Φ31 Φ20 35 90
TH49E NPT1 Φ47 Φ41 Φ30 40 150
