石油化工熱電偶(阻)

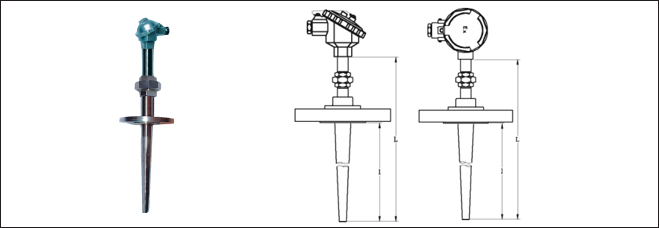

高溫高壓熱電偶

發布時間:2019-06-20  訪問量：731

應用
適合于石油、化工等生產過程中的高溫高壓場所的溫度測量與控制。是煉油廠、高壓聚乙烯等不可缺少的溫度裝置。

主要技術參數
電氣出口：M20×1.5,NPT1/2
連接尺寸：M20×1.5,NPT1/2
防護等級：lP65
隔爆等級：dⅡBT4,dⅡCT5
公稱壓力：15~40MPa

型號及規格
型號 分度號 測溫范圍 ℃ 熱響應時間 保護管材料 規格
WRNG-430 WRN2G-430
K
0~800



＜180s



1Cr18Ni9Ti
380×150
430×200
480×250
530×300
580×350
630×400
680×450
WREG-430 WRE2G-430
E
0~600
WRNG-440 WRN2G-440
K
0~800
WREG-440 WRE2G-440
E
0~600
1)熱電偶I級按協議訂貨：
2)保護管其余材質根據協議訂貨：
3)型號430為防水式，型號440為隔爆式

保護管材質及選用
材質 使用溫度 ℃ 特點及用途
1Cr18Ni9Ti -200 ~ 800 具有高溫耐蝕性，通常作為一般耐熱鋼使用
304 -200 ~ 800 低碳含量，具有良好耐晶間腐蝕性，通常作為一般耐熱鋼使用
316 -200 ~ 750 低碳含量，具有良好耐晶間腐蝕性，作為耐熱鋼使用
316L -200 ~ 750 超低碳含量，具有良好耐晶間腐蝕性，作為耐熱鋼使用
310S -200 ~ 1000 具有高溫抗氧化性，耐腐蝕性，通常作為耐熱鋼使用
GH3030 0 ~ 1100 鎳基高溫合金鋼，具有優良抗氧化性，耐腐蝕型，通常作為耐熱鋼使用

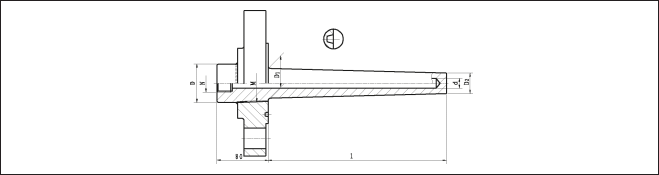

套管形式選擇
法蘭可選擇900(PN15) ~ 2500LB(PN40)RJ等不同形式
代號 N M D d D1 D2
A M20×1.5 (NPT1/2) NPT1” Φ34 Φ9 Φ23 Φ18
B NPT11/4” Φ45 Φ9 Φ28 Φ23

法蘭型號及規格
法蘭標準代號
標準代號 文件編號
中國國家標準 GB9112 ~ 9131-88

中國化工部標準		 HG20592 ~ 20635-97
(HGJ44 ~ 76-91)
(HG5001 ~ 5028-58)

中國機械部標準		 JB/T74 ~ 90-94
(JB81 ~ 82-59)
美國標準 ASME/ANSI  B16.5
德國標準 DIN  2628 ~ 2638
日本標準 JIS2201

法蘭規格
CLASS150 ~ 600 RF
CLASS900 ~ 2500 RJ

選型須知
1)型號
2)分度號
3)精度等級
4)保護管材質及形式
5)法蘭規格及形式
6)長度或插入深度
例A:高溫高壓隔爆熱電偶,K型,Ⅰ級,保護管A級型,插入深度300mm. WRNG-440A L×I = 450×300 dIIBT4 316L ANSI 1” 1500#RJ
